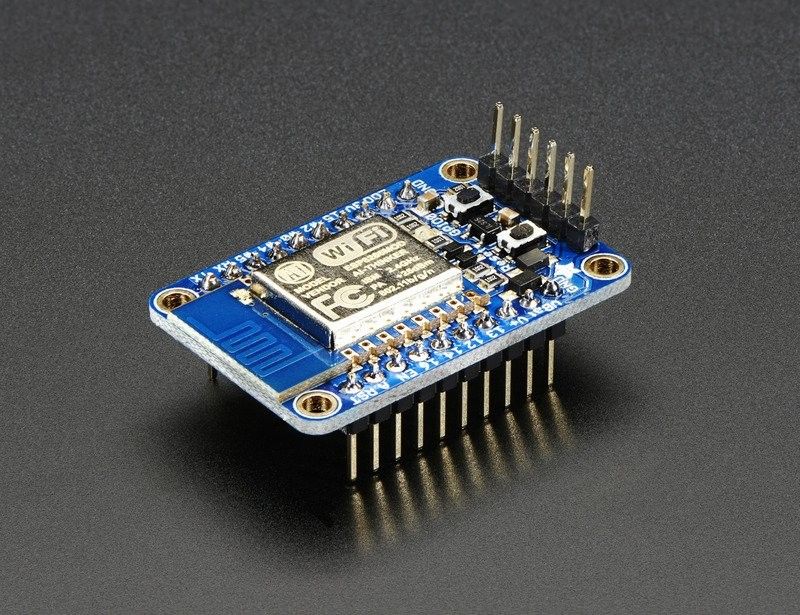

• suoritin: ESP8266 80MHz
• WiFi: ESP8266 WiFi module, 2.4Ghz, 802.11 b/g/n
• kortin regulaattori: 3.3V 500mA, kuitenkin suositellaan 250mA:n virrankulutusta, jotta regulaattori ei kuumene liikaa

• GPIO: 9 kpl (SPI, I2C)
• GPIO I/O jännite: 3.3V 12mA per pinni

• 1 kpl analoginen tulopinni A, 1.0V maksimi
• UART pinnejä 2 kpl
• muut pinnit: 2 kpl 3-6V power inputs, reset, enable, LDO-disable, 3.3V output, diodisuojauksella

• reset- ja käyttäjänappi, eli ohjelmointinappi (GPIO-0), joiden avulla kortti asetetaan ohjelmointitilaan
• punainen led, joka on ohjelmoitavissa

• kortin mitat: 25 x 38 x 5 mm (ilman piikkirimaa)
• paino: 5g

• mukana: 36pin piikkirima

• linkki: https://learn.adafruit.com/adafruit-huzzah-esp8266-breakout/overview

Ohjelmointi onnistuu Arduino IDE:llä. Lisäksi tarvitaan FTDI USB-UART ohjelmointikaapeli 3.3V.

Sarjakontrollointi ja bootloading pinnit (UART pinnit):
TX pinni: 3.3V, RX pinni: 5V, jolla on oma tasomuunnin 3.3V:iin
Kortin antennin ja kiinnitysreiän vieressä, sekä päädyssä olevat TX ja RX pinnit ovat kytketty toisiinsa.

FTDI ohjelmointikaapeli kytketään päätyyn (tarkista liittimen kytkentä).

Tämä Partcon FTDI-ohjelmointikaapeli toimii ja voidaan liittää suoraan kortin piikkirimaan (pinnijärjestys on sama).
