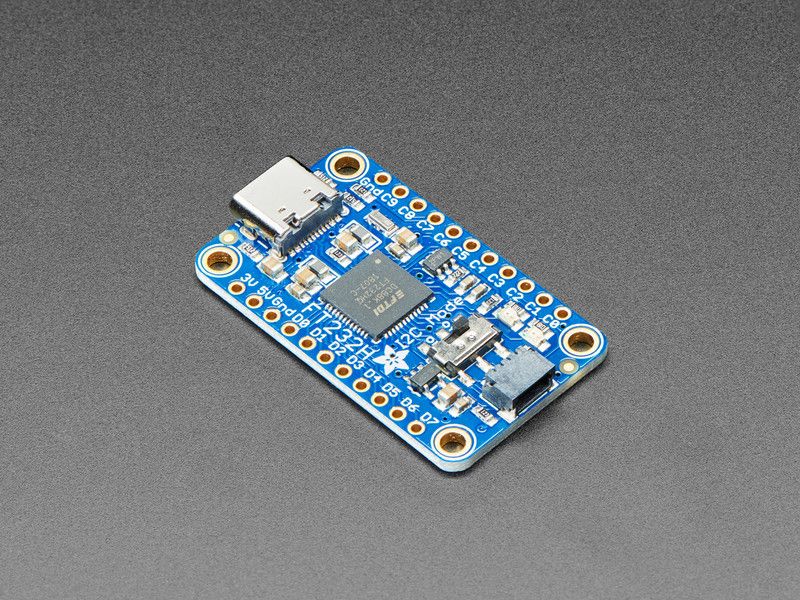

Adafruit FT232H USB Breakout (STEMMA QT) — tekninen yhteenveto

• Yleiskäyttöinen USB⇄sarjaportti FT232H-pohjainen breakout antaa suoran isäntäyhteyden SPI I2C UART JTAG ja yleisille GPIO-rajapinnoille hyödyntäen FTDI:n FT232H-piiriä ja sen MPSSE-ominaisuutta
• MPSSE-tuki Moniprotokollainen synkroninen MPSSE-moottori mahdollistaa isäntätason toteutuksen SPI I2C ja JTAG -kommunikaatiolle ilman erillistä mikrokontrolleria

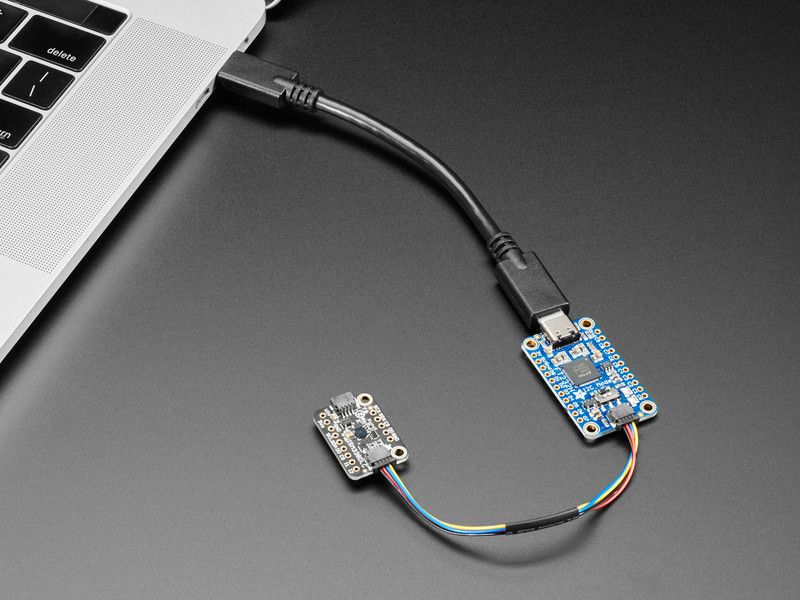

• STEMMA QT Integroitu Stemma QT JST SH 4-pin -liitin mahdollistaa plug-and-play -kytkennät Stemma QT ja Qwiic -moduuleille
• Moderni liitäntä Kortissa on USB-C liitäntä nykyaikaisten hostien kytkentää varten

Kärkiominaisuudet

• MPSSE FT232H:n MPSSE toteuttaa synkroniset sarjaprotokollat joten tietokone voi hallita laitteita suoraan
• GPIO ADBUS ja ACBUS -nastat tarjoavat binäärisiä I/O-rajapintoja signaalien ohjaukseen ja testaukseen
• I2C-kytkentä Kortin I2C-kytkin yhdistää D1 ja D2 helpottaen I2C-bussin muodostamista isäntäohjelmistosta
• EEPROM Levyllä oleva EEPROM toimitetaan tehtaalla tyhjänä ja sitä käytetään laitekohtaisen konfiguraation tallentamiseen

Käyttö ja integraatio

• Alustat Suunniteltu käytettäväksi Windows Mac ja Linux -ympäristöissä Adafruitin opas- ja kirjastomateriaalin avulla
• Ohjelmointi ja kirjastot Adafruitin oppaat ja kirjastot nopeuttavat prototypointia ja testausta erityisesti Python-pohjaisten työkaluketjujen kanssa

Liitännät ja laitteistomuodostus

• STEMMA QT JST SH 4-pin -liitin mahdollistaa suorat liitännät antureihin näyttöihin ja muuhun oheislaitteistoon
• I2C-kytkin Sisäänrakennettu I2C-kytkin helpottaa D1 ja D2 -nastojen käyttöä I2C-SDA:n muodostuksessa
• EEPROM ja C8/C9 C8 ja C9 -nastojen toiminnallisuus määritellään EEPROM-konfiguraatiolla

Tekniset tiedot

• Mitat 23mm x 38mm x 4mm
• Paino 3.4g
• 3V-lähtöpinni 3V lähtöpinni voi toimittaa jopa 500 mA kun hostin USB tarjoaa tarvittavan kapasiteetin
• Liitäntä USB-C
• Piiri FTDI FT232H hyödyntäen MPSSE-ominaisuutta

Soveltuvuus ja huomioitavaa

• Tilojen rajoitus FT232H toimii joko UART-tilassa tai MPSSE-tilassa mutta ei samanaikaisesti
• EEPROM-ohjelmointi Levyn EEPROM on tehtaalla tyhjä ja FTDI:n FT_PROG-työkalu on Adafruitin ohjeistuksen mukaan käytettävissä Windows-ympäristössä joten EEPROM-konfiguraation kirjoitus saattaa edellyttää Windows-työasemaa
• Käyttötarkoitukset Soveltuu prototyyppaukseen tuotannon testirutiineihin laiteohjelmiston flashaukseen ja automatisoituihin mittausjärjestelmiin joissa vaaditaan isäntäpohjaista sarjaprotokollien hallintaa
