DS3231 on erittäin tarkka reaaliaikakello (RTC), jossa yhdistyvät integroitu kide, lämpötila-anturi ja I2C-liitäntä. Tarkkuus pysyy ±2 ppm alueella 0–40 °C lämpötilassa, mikä tarkoittaa enintään minuutin poikkeamaa vuodessa. Toisin kuin perinteiset RTC-piirit, jotka käyttävät ulkoista 32 kHz kiteitä ja kärsivät lämpötilan aiheuttamasta kellon heittelystä, tämä piiri kompensoi muutokset sisäisen anturin avulla. Näin saavutetaan erittäin vakaa ja luotettava ajanhallinta pienessä ja vähän virtaa kuluttavassa paketissa.

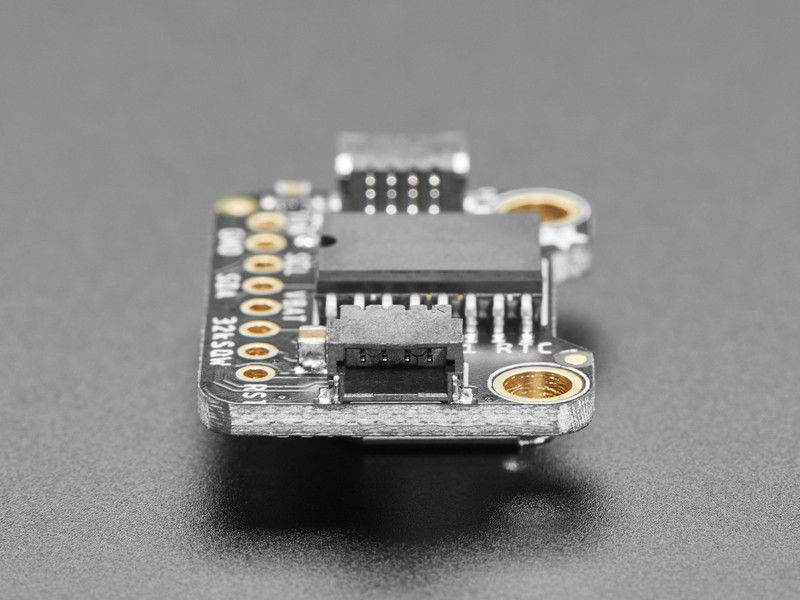

Breakout-kortti on tehty helppokäyttöiseksi. Se on kehityslauta-ystävällinen ja varustettu SparkFun Qwiic -yhteensopivilla STEMMA QT -liittimillä. Tämän ansiosta kortti voidaan liittää suoraan mikro-ohjaimeen ilman juottamista - pelkkä kaapeli riittää. RTC toimii sekä 3,3 V (esim. Feather, Raspberry Pi) että 5 V (esim. Arduino) logiikalla. Käyttö onnistuu helposti Adafruitin CircuitPython/Python- ja Arduino-kirjastojen avulla.

Kortin taustapuolelle voidaan liittää CR1220-paristo, joka ylläpitää ajan kulkua useiden vuosien ajan myös päävirran katketessa. Kortti toimitetaan koottuna ja testattuna. Paristo ei sisälly toimitukseen.

Ominaisuudet:

• Erittäin tarkka reaaliaikakello (RTC)
• Tarkkuus: ±2 ppm 0–40 °C lämpötilassa (±1 min/vuosi)
• Integroitu 32 kHz kide ja lämpötila-anturi
• I2C-liitäntä, osoite 0x68
• STEMMA QT / Qwiic -yhteensopivat liittimet
• Toimii 3,3 V ja 5 V logiikalla
• Leipälauta-ystävällinen rakenne
• Paristovaraus CR1220-kolikkoparistolla (ei sisälly)
• Koko: 25.4 × 25.4 mm (1" × 1")

Pakkaus sisältää:

• 1 × DS3231 RTC Breakout (koottu ja testattu)
• Piikkirima
