GPIO-laajentimet toimivat näin: sinulla on piirilevy, jossa on tietty määrä GPIO:ita, mutta se ei riitä projektiisi - ehkä tarvitset lisää painikkeita tai LEDejä. Voisit päivittää korttiin, jossa on valtava määrä GPIO:ita, kuten Grand Centralissa, tai voit asentaa yhden näistä korteista. Liitä se I2C:n kautta, ja voit lähettää/vastaanottaa I2C-komentoja GPIO-nastojen ohjaamiseksi, jotta voit kirjoittaa ja lukea niitä. Se on hitaampaa kuin suora GPIO-yhteys, mutta ehkä sillä ei ole väliä, jos se kestää millisekunnin mikrosekunnin sijaan. Tarvitset vain kaksi I2C-nastaa, ja voit jopa jakaa I2C-portin muiden antureiden ja laitteiden kanssa. Hitto, voit jopa lisätä lisää laajennuksia massiivista I/O-ohjausta varten!

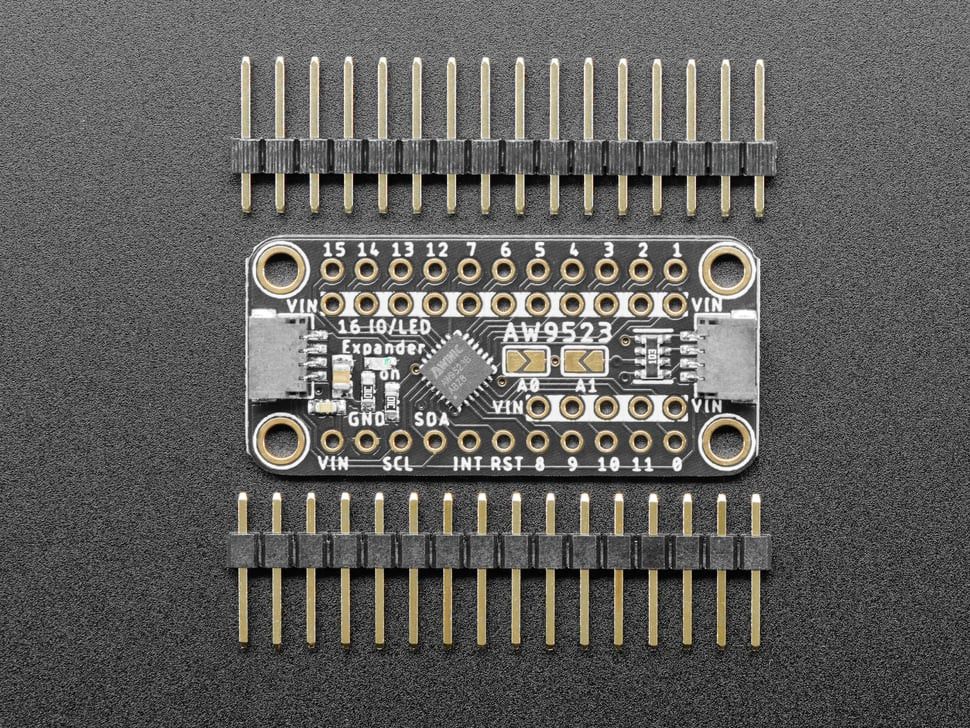

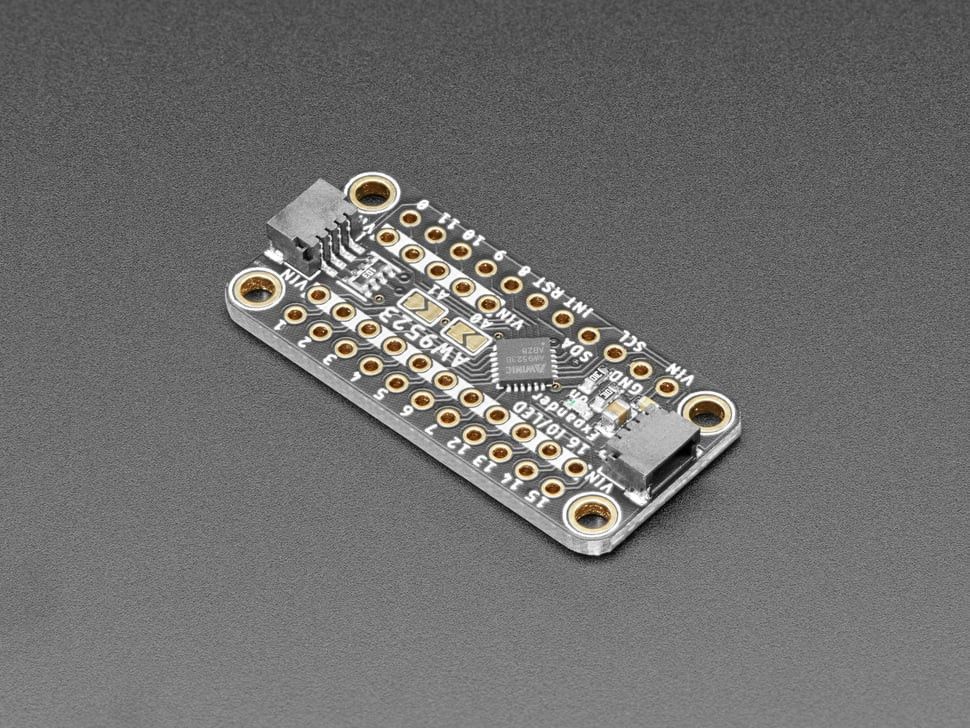

AW9523 on muunnos tavallisesta I2C-laajentimesta:

• Se on ensinnäkin erittäin edullinen - kukapa ei pitäisi siitä?
• Siinä on 16 I/O-nastaa, mikä kaksinkertaistaa useimpien piirilevyjen nastamäärän.
• Neljä I2C-osoitevaihtoehtoa, joten voit liittää 4 laajenninta yhteen väylään.
• Jokainen nasta voi olla tulo tai lähtö
• IRQ-lähtö voi hälyttää, kun tulonastat muuttavat arvoa.
• Tämä siru ei tue sisäisiä pull-upeja tai pull-downeja, sinun on lisättävä ulkoinen vastus, jos tarvitset sellaista.
• Siinä on kuitenkin 8-bittinen lineaarinen vakiovirtainen LED-himmennystuki, joten voit liittää LEDit ilman vastuksia ja saada upean näköisen himmennyksen ilman PWM:ää.
• Ensimmäiset 8 nastaa voidaan konfiguroida avoimiksi tyhjennyksiksi (ryhmänä).

Voit tietysti ohjata näillä nastoilla mitä tahansa painikkeita tai muita I/O:ta - mielestämme tämä levy vain soveltuu erityisen hyvin LED-ohjaukseen. On myös keskeytyslähtö, voit ottaa käyttöön pin-muutos IRQ minkä tahansa nastan, jotta voit saada ilmoituksen, kun on aika lukea I/O-tilat.

Huomautus: Saatat saada ei-valkoisen tai mustan JST-liittimen.

AW9523 Ominaisuudet

• 16 monitoimi I/O:ta, kukin LED-ajoa (virtalähteen himmennys) tai GPIO-tilaa varten.
• 256 askelta lineaarista himmennystä LED-ajotilassa
• Mikä tahansa GPIO voidaan konfiguroida tuloksi tai lähdöksi itsenäisesti.
• Tuki keskeytykselle, 8us deglitch, matalan tason aktiivinen.
• Standardi I2C-liitäntä, AD1/AD0 valitsee I2C-laitteen osoitteen.
• SDA, SCL, SHDN ja kaikki GPIO:t voivat hyväksyä 1,8 V:n logiikkatulon.
• ESD-suojaus: ±4000V HBM (MIL-STD-883H menetelmä 3015.8 standardi）).
• Latch-up ：±450mA（ JEDEC STANDARD NO.78C SEPTEMBER 2010 standardi）.
• Syötön sammutustoiminto, matalan tason aktiivinen
• 2.5V~5.5V virtalähde
• I2C-osoite oletusarvo 0x58 (voi olla 0x59, 0x5A tai 0x5B).
