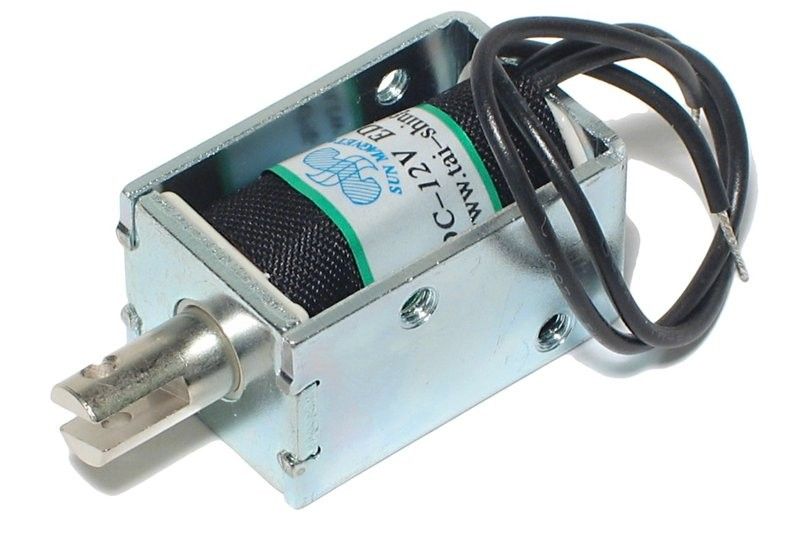

SMO-0630L avorunkoinen vetosolenoidi
SMO-0630L on kompakti avorunkoinen DC-solenoidi sähkömekaanisiin veto- ja liiketoimintoihin. Se soveltuu esimerkiksi laitteisiin, lukituksiin, automaatioon ja erilaisiin ohjausmekanismeihin.
Ominaisuudet
- Avorunkoinen solenoidi
- Vetävä mäntä
- Saatavana 6 V, 12 V, 24 V ja 48 V DC -versioina
- Jatkuva tai jaksottainen käyttö käyttötehosta riippuen
- Liitäntäjohdot: UL1007 AWG26
- Johtimien pituus: vähintään 50 mm
- Kokonaispaino: noin 42 g
- Männän paino: noin 5 g
Kelan tekniset tiedot
| Malli |
Jännite |
Resistanssi |
Kierrosmäärä |
| SMO-0630L06AA |
6 V DC |
15 Ω ±10 % |
1080 |
| SMO-0630L12AA |
12 V DC |
60 Ω ±10 % |
2160 |
| SMO-0630L24AA |
24 V DC |
240 Ω ±10 % |
4320 |
| SMO-0630L48AA |
48 V DC |
960 Ω ±10 % |
8640 |
Käyttö
| Käyttöjakso |
Teho |
Maks. ON-aika |
| 100 % |
2,4 W |
Jatkuva |
| 50 % |
4,8 W |
55 s |
| 25 % |
9,6 W |
19 s |
| 10 % |
24 W |
3 s |

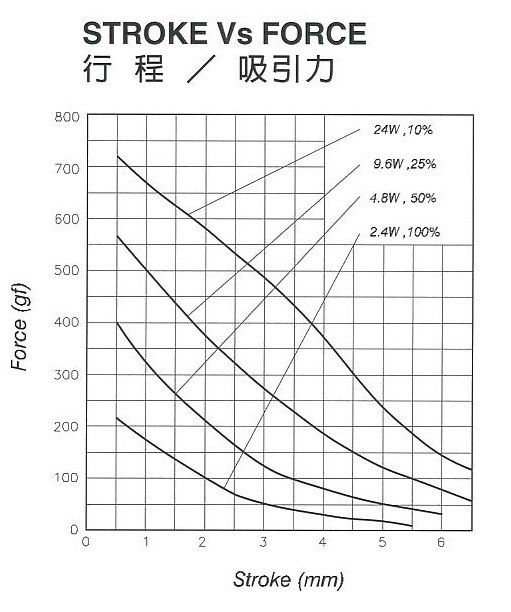

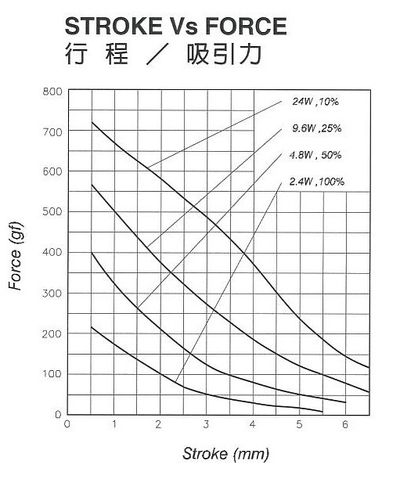

Vetovoima liikepituuden mukaan
Solenoidin vetovoima riippuu voimakkaasti männän liikepituudesta sekä kelan ampere-kierroksista (AT). Alla olevat vetovoimat ovat valmistajan voimakäyrästä luettuja likimääräisiä arvoja.
| Liikepituus |
615 AT |
864 AT |
1368 AT |
| 0,5 mm |
n. 360 gf |
n. 560 gf |
n. 715 gf |
| 1 mm |
n. 300 gf |
n. 480 gf |
n. 665 gf |
| 2 mm |
n. 190 gf |
n. 360 gf |
n. 570 gf |
| 3 mm |
n. 115 gf |
n. 260 gf |
n. 470 gf |
| 4 mm |
n. 75 gf |
n. 170 gf |
n. 360 gf |
| 5 mm |
n. 40 gf |
n. 90 gf |
n. 180 gf |
Huom! Huomioi solenoidin aiheuttama jännitepiikki ohjauksessa.
