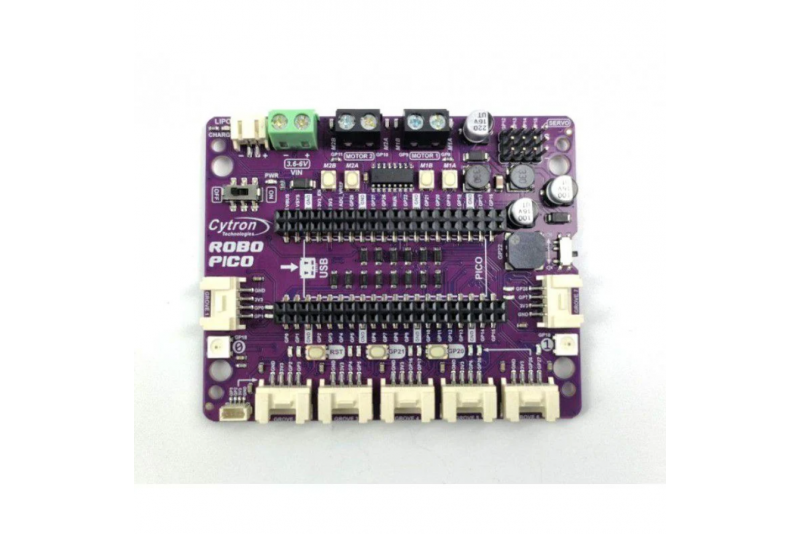

Cytron Robo Pico

Esittelyssä Robo Pico, uusi paras ystäväsi mielikuvituksellisten projektien askartelussa. Se on suunniteltu integroitavaksi vaivattomasti Raspberry Pi Pico ja Pico W -mallien kanssa, ja siinä on 2-kanavainen DC-moottorinohjain, 4 servomoottoriporttia ja 7 Grove I/O-liitäntää. Suunnittelitpa sitten WiFi-ohjattavaa robottiautoa tai rakennat älykästä IoT-projektijärjestelmää, Robo Pico on täällä tekemässä siitä nautinnollista matkaa.

Toimii Raspberry Pi Picon ja Pico W:n kanssa.

Robo Pico ei käytä mitä tahansa ohjainta - se hyödyntää Raspberry Pi Picon ja Pico W:n tehoa. Raspberry Pi Foundationin vankat ohjaimet ovat valmiina viemään projektisi seuraavalle tasolle. Olitpa sitten kokenut tekijä tai utelias aloittelija, tulet arvostamaan niiden tarjoamaa monipuolisuutta.

Ominaisuudet, jotka herättävät luovuutesi

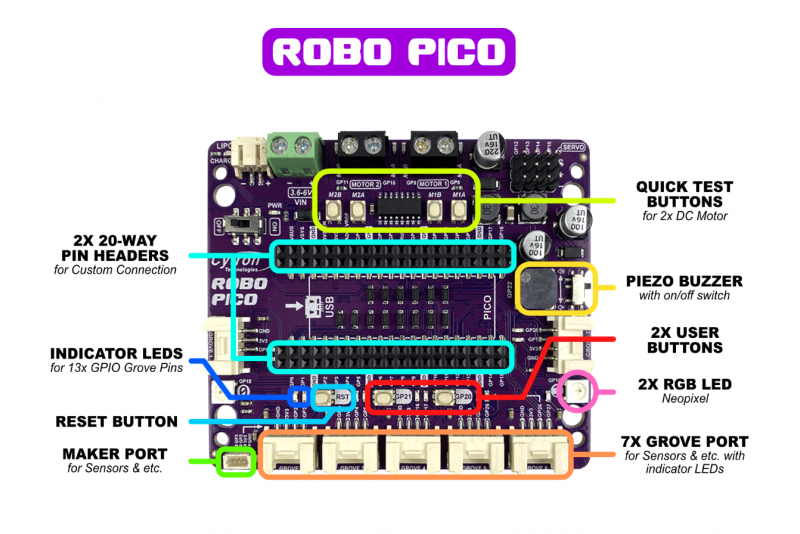

Robo Pico on enemmän kuin pelkkä piirilevy - se on kankaana luoville mestariteoksillesi. Se on varustettu kaksikanavaisella tasavirtamoottoriohjaimella, neljällä servomoottoriportilla, seitsemällä Grove-portilla, Maker-portilla, kahdella RGB LED NeoPixelillä ja pietsosummerilla, joten se on loputtomien mahdollisuuksien leikkikenttä. Kuvittele, millaisia eloisia valonäytöksiä voit suunnitella, millaisia tarkkoja liikkeitä voit komentaa, millaisia ainutlaatuisia ääniä voit tuottaa ja millaisia innovatiivisia esineiden internetin (IoT) projekteja voit luoda!

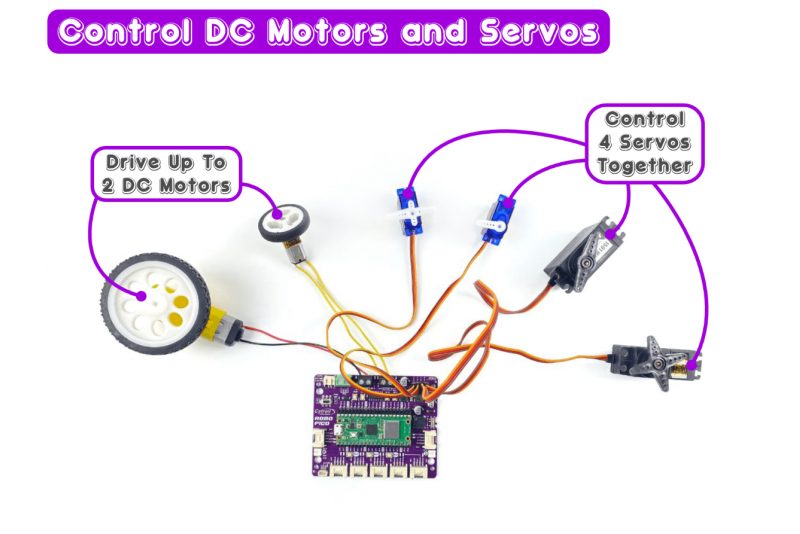

DC-moottorit ja servot: Make It Drive

Robo Picossa on sisäänrakennettu tasavirtamoottoriohjain, joka on suunniteltu hallitsemaan joko kahta harjattua tasavirtamoottoria tai yhtä bipolaarista/unipolaarista askelmoottoria ja jopa neljää servomoottoria samanaikaisesti, joiden nimellisjännite on 3,6 ja 6 V välillä. Kukin kanava voi käsitellä jopa 1 A:n jatkuvaa virtaa. Se sisälsi myös Quick Test -painikkeet ja moottorin lähtö-LEDit moottoriohjaimesi nopeisiin ja vaivattomiin tarkistuksiin kirjoittamatta ainoatakaan riviä koodia. Muista, että sekä tasavirta- että servomoottoreiden jännite (Vmotor) määräytyy levylle syöttämäsi jännitteen mukaan.

Kytkennät yksinkertaisiksi tehtyinä

Ei enää kompurointia hankalien johdotusten tai asetusten kanssa. Kytkennät ovat yksinkertaisia Robo Picon kanssa. Kaikki GPIO-nastat on harkitusti sijoitettu reunaan Grove- ja Maker-porttien kautta, mikä ohittaa juottamisen tarpeen ja mahdollistaa nopeamman kytkennän mihin tahansa Qwiic-, STEMMA QT- tai Grove I2C-laitteeseen. Samaan aikaan kaikki Raspberry Pi Picon tai Pico W:n nastat ovat käytettävissä kahden 20-puolaisen nastapään kautta. Robo Picon avulla sinun tarvitsee vain painaa yhtä painiketta nollataksesi mikrokontrollerin, jolloin USB-kaapelin toistuva kytkeminen ja irrottaminen ei ole enää hankalaa.

Oppimisesta seikkailu

Robo Pico muuttaa opetuksen jännittäväksi matkaksi, joten se sopii erinomaisesti kouluihin, koodauskerhoihin tai omaehtoiseen oppimiseen. Sen kattavien ominaisuuksien ja kykyjen ansiosta oppijat voivat oppia ohjelmoinnin, elektroniikan ja ongelmanratkaisun olennaiset asiat hauskalla, käytännönläheisellä tavalla.

Oletko valmis tekemään luovista unelmistasi totta? Sitten on aika ottaa Robo Pico käyttöön! Muotoillaan tulevaisuutta yhdessä.

Ominaisuudet

• Monipuolinen virtapiiri
  • Automaattinen virran valinta: USB 5V, LiPo (1-kennoinen) tai Vin (3,6-6V).
  • Sisäänrakennettu 1-kennoinen LiPo/Li-Ion-laturi (ylilataus- ja ylipurkautumissuoja).
  • Virta päälle/pois-kytkin, jossa on tila-led
• 1x Reset-painike
• 7x Grove-portit (joustavat I/O-vaihtoehdot: digitaalinen, analoginen, I2C, SPI, UART...)
• 1x Maker-portti (JST-SH 4-paikkainen liitin)
• GPIO Breakout Raspberry Pi Pico/Pico W:lle
• 13x Tilan merkkivalo LEDit GPIO-nastoille
• 2x RGB LED (Neopixel)
• 2x Ohjelmoitava painike
• 1x Piezo-summeri, jossa on summerin mykistyskytkin.
• 2x DC-moottorin liittimet
  • 2x Moottorin tilan merkkivalot kullekin moottoriliittimelle
  • 2x Moottorin testauspainikkeet jokaiselle moottoriliittimelle.
• Koolausreiät
  • 4x 4.8mm asennusreikä
  • 4x M3-ruuvin reikä

Pakkausluettelo

• 1x Robo Pico
• 4x Grove to Female Header -kaapeli
• 1x Läpinäkyvä ristipääruuvimeisseli
• 1x Silikoniset kumijalat (4 kpl)

Linkit

• Robo Pico Tietolehti
• 3D CAD
• Virallinen Raspberry Pi Pico -sivu
• Raspberry Pi Picon käytön aloittaminen
• Raspberry Pi Pico -tietolehti (pdf)
• Raspberry Pi Pico W -tietolehti (pdf)
• Raspberry Pi Pico Python SDK
• Raspberry Pi Pico C/C++ SDK
• BocoBot-auton rakentaminen Robo Picon avulla
