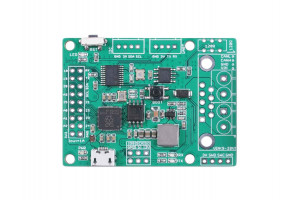

CANBed - Arduino CAN-Bus RP2040 devboard

SEEED 102991596

4 kappaletta

Varastossa

31,69 €

Seeed Studio 102991596 - Longan Labs CANBed RP2040 on CAN-väylän kehitysalusta, jonka virtalähteenä on Raspberry Pi RP2040 -siru, jossa on tehokas MCP2515 CAN-ohjain ja MCP2551 CAN-vastaanotin, joka toimii CAN2.0-protokollilla 133 MHz:n taajuudella.

TUOTETIEDOT

Ominaisuudet

  • Tehokas RP2040-prosessori
  • Toteuttaa CAN V2.0B:n jopa 1 Mb/s nopeudella.
  • Teollisuusstandardin mukainen 9-nastainen sub-D-liitin tai 4-nastainen liitin.
  • OBD-II- ja CAN-standardin nastoitus valittavissa sub-D-liittimestä.
  • 2x4Pin-liitin yhteensopiva Seeedstudion Grove-järjestelmän kanssa.
  • SPI-liitäntä
  • Standardi (11 bittiä) ja laajennettu (29 bittiä) data- ja etäkehys.
  • Virtatulo 9-28V

Kuvaus

CANBed RP2040 on CAN-väylän kehityskortti, joka on varustettu RP2040-sirulla, jossa on tehokas MCP2515 CAN-ohjain ja MCP2551 CAN-vastaanotin, joka toimii CAN2.0-protokollilla 133 MHz:n taajuudella. Levy sisältää joustavan CAN-liitännän, jossa voidaan käyttää 4-PIN Terminal- tai D89-liitintä. D89-liitintä voidaan käyttää suoraan OBD-II-tilana oletusarvoisesti, ja laitteisto voidaan määrittää myös CAN Open -tilaksi. Lisäksi siinä on monipuolinen käyttöliittymä, jossa on Micro-USB-liitin, joka voidaan ohjelmoida virransyötön sijasta. Siinä on myös I2C, UART, SPI, 3 analogista tuloliitäntää ja 8 digitaalista IO-liitäntää sekä 2 Mt Flash- ja 264KB RAM-muistia, joiden ansiosta se soveltuu useimpiin sulautettuihin sovelluksiin.

Jos haluat käyttää tätä levyä OBD-sovellusten kehittämiseen, klikkaa saadaksesi DB9- ja OBD-II-kaapelin.

Käytämme joustavaa tapaa CAN-liitäntää varten. Voit käyttää 4PIN-liitintä tai DB9-liitintä. DB9-liitin käyttää oletusarvoisesti OBD-II-tilaa. Voit myös määrittää CAN Open -tilan laitteistoon. CAN-liitännän jännitetuloalue on 9-28V, joka voi tuottaa vakaan 3,3V/1A ulostulon.

Tekniset tiedot

ParametriArvo
MCURP2040
Kellotaajuusjoustava kello 133 MHz:iin asti
Flash-muisti2MB
RAM264KB
Käyttöjännite9-28V
Lähtövirta @ 3.3V1A
Tuloliitäntäsub-D

Sovellus

  • CAN-väylän tiedonsiirron oppiminen
  • Tietojen lukeminen autosta
  • Tuotteen prototyyppien rakentaminen

Osaluettelo

CANBed 2040 PCBAx1
Sub-D-liitinx1
4PIN-liitinx1
4PIN HY2.0-liitinx2
9x2 2,54-otsikkox1
3x3 2.54-otsikkox1
Kytkin 120Ω:n päätevastusta vartenx1

Linkit

Klikkaa tarkemmat tiedot
Toimittajan koodi102991596
