Pico Display Pack

Vireä 1,14" IPS LCD-näyttö Raspberry Pi Picoon, jossa on neljä hyödyllistä painiketta ja RGB LED!

Pimoroni on hankkinut uuden LCD-näytön erityisesti Pico Display Pack -pakettiamme varten - se on ihana, kirkas, 18-bittinen, 240x135 pikselin IPS-näyttö, joka sopii täydellisesti Picoon. Olemme ympäröineet sitä neljällä tuntopainikkeella, jotta voit helposti käyttää Picoasi ihmissormillasi, sekä RGB-LEDillä, jota voit käyttää ilmaisimena, ilmoituksiin tai vain lisäämään ylimääräisiä sateenkaaria.

Pico Display -näytön avulla voit tehdä Picosta pienikokoisen käyttöliittymän isompaan projektiin, joka pystyy antamaan ohjeita, näyttämään lukemia ja jopa sisällyttämään monimutkaisia sisäkkäisiä valikoita. Jos haluat käyttää Picoasi mieluummin itsenäisenä laitteena, voit tehdä pienen pyörivän diaesityksen kuvista, näyttää kauniita kuvaajia anturitiedoista tai rakentaa oman Tamagotchi- tai tulitikkuaskin kokoisen tekstiseikkailupelin.

Raspberry Pi Pico ei sisälly toimitukseen.

Picoasi on juotettava urospäätteet (nastat alaspäin), jotta se voidaan kiinnittää lisälevyihimme.

Ominaisuudet

• 1,14 tuuman 240x135 pikselin IPS LCD-näyttö.
• 4 x tuntopainiketta
• RGB LED
• Esijuotetut naarasliitännät Picon kiinnittämistä varten.
• Yhteensopiva Raspberry Pi Picon kanssa.
• Täysin koottu
• Ei vaadi juottamista (kunhan Picoissasi on kiinnitetyt otsikkotapit).
• Mitat: noin 53mm x 25mm x 9mm (L x S x K).
• Näytön käyttökelpoinen pinta-ala: noin 25mm x 15mm (L x S).
• C/C++- ja MicroPython-kirjastot

Aloittaminen

Pico Display -näytön alapuolella olevat merkinnät osoittavat, millä tavalla se on kytkettävä Pico-korttiisi - sovita vain USB-portti ja piirilevyn merkinnät yhteen.

Helpoin tapa päästä alkuun on ladata ja kopioida oma MicroPython uf2-ohjelmamme Pico-korttiisi, sillä se sisältää kaikki kirjastot, joita tarvitset lisäosiemme käyttämiseen. Klikkaa tästä aloittelijoille suunnattuun opetusohjelmaamme!

C-esimerkkejä löydät täältä ja MicroPython-esimerkkejä täältä.

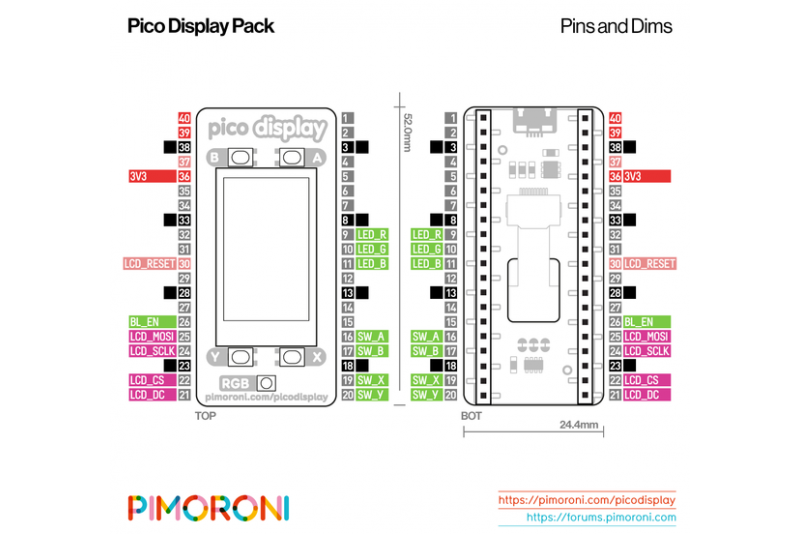

Pinout

Pico Display Pack kommunikoi LCD-näytön kanssa SPI:n kautta nastoilla LCD_CS, LCD_DC, LCD_SCLK ja LCD_MOSI. PWM PWM myös BL_EN-nastan (gammakorjauksella) täydellistä, lineaarista taustavalon ohjausta varten. LCD_RESET on sidottu Picon RUN-nastaan, joten LCD-näyttö nollautuu täysin aina, kun Pico on.

Neljä kytkintä on kytketty seuraavasti: SW_A, SW_B, SW_X ja SW_Y.

Laitteessa on myös RGB-LED (ihanteellinen aktiivisuusindikaattorin käyttöön!), joka on myös PWMed (gammakorjauksella) nastoilla LED_R, LED_G ja LED_B. Jos haluat käyttää LED-nastoja johonkin muuhun, piirilevyn alapuolella on kolme leikattavaa jälkeä.

Virta syötetään 3V3: n kautta, mikä tarkoittaa, että voit käyttää Pico Scroll Packia sekä USB-virralla että ulkoisista lähteistä (1,8V: sta 5,5V: iin), mikä tekee siitä ihanteellisen paristokäyttöisiin projekteihin.
