Waveshare CM4 POE IO BOARD

Tuotekoodi: RPI CM4IOW

3 kappaletta

Huom: Viimeinen tuote varastossa!

POE	integroitu 802.3af-yhteensopiva PoE-piiri (5V/2.5A)
USB	4x USB 3.2 Gen1 -porttia Mikro-USB-portti
Ethernet	Gigabit Ethernet RJ45, jossa PoE-tuki
Otsikko	Värikoodattu 40PIN GPIO-otsikko
Tuuletin	5V / 12V vakiotuuletinliitin
Virransyöttö	7V~36V
CM4-liitäntä	Sopii kaikille Compute Module 4 -mallien muunnoksille.
RTC	Reaaliaikainen kello, jossa on paristopistorasia ja joka voi herättää Compute Module 4:n.
Video	2x MIPI DSI -näytön FPC-liittimet (22-nastainen kaapeli 0,5 mm:n jakovälillä).
Kamera	2x MIPI CSI-2 -kameran FPC-liittimet (22-nastainen 0,5 mm:n kaapeli).
SD-korttipaikka	MicroSD-korttipaikka Compute Module 4 Lite (ilman eMMC:tä) -muunnoksia varten.
Mitat	160 × 90 mm

Yhdistäminen Compute Module 4 -moduuliin

Vakiomallinen CM4-liitäntä ja värikoodattu Raspberry Pi 40PIN GPIO-liitäntä.
Sopii Compute Module 4:n kaikkiin variantteihin

Runsaat oheislaiteliittimet

Sisäänrakennetut liittimet, mukaan lukien CSI/DSI/RTC/HDMI/USB/ETH/TF-kortti.

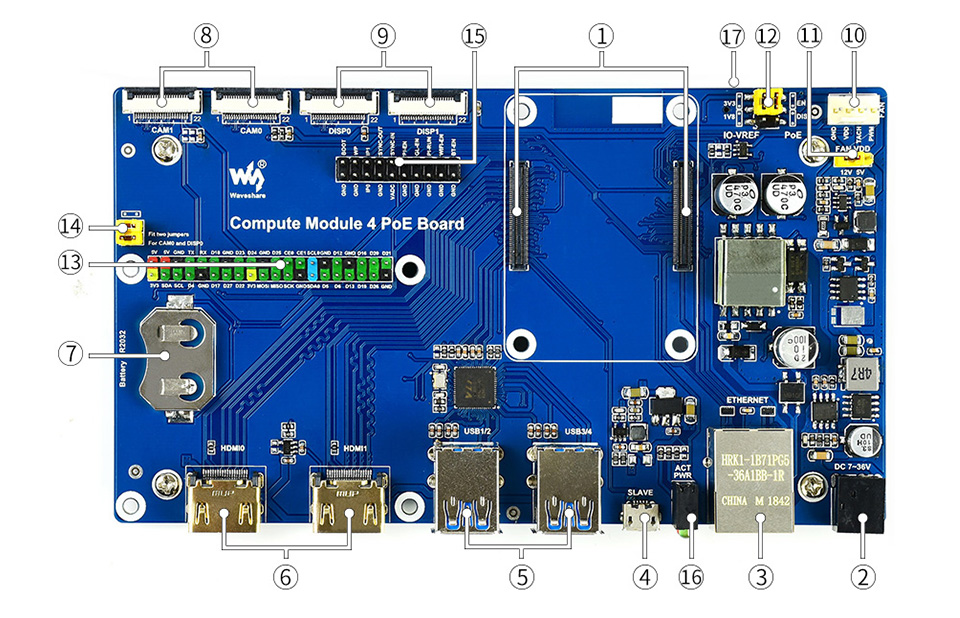

CM4-liitäntä
Sopii kaikille Compute Module 4:n vaihtoehdoille
Virransyöttö
7~36V:n laajamittainen virtalähde
Gigabit Ethernet -liitin
Gigabit Ethernet RJ45, jossa on PoE-tuki
USB SLAVE -portti
mahdollistaa järjestelmäkuvan polttamisen Compute Moduleen 4 eMMC-muunnosta
USB3.2-portit
4x USB 3.2 Gen1 -porttia, erilaisten USB-laitteiden liittämiseen
HDMI-portit
2x HDMI-porttia, tukee kahta 4K 30fps -ulostuloa
RTC
RTC-paristokotelo, mahdollistaa RTC:hen liittyvät toiminnot, kuten herättämisen, sammuttamisen, uudelleenkäynnistyksen jne.
CAM
2x MIPI CSI -kameraporttia
DISP
2x MIPI DSI-näyttöportti
FAN
jäähdytystuulettimen liittämiseen, mahdollistaa nopeuden säätämisen ja mittaamisen
FAN-virran valinta
5V tai 12V jännite tuulettimen käyttämiseksi.
IO-VREF/PoE-valinta
CM4 IO:n logiikkataso: 3,3V tai 1,8V.
PoE: käyttöön (EN) tai pois käytöstä (DIS).
40PIN GPIO-liitäntä
CAM0 ja DISP0 I2C-väylä
asenna hyppääjät, kun käytät CAM0:ta tai DISP0:ta.
Muut kokoonpanot
Kaksi LED-ilmaisinta
punainen: Raspberry Pi -virran merkkivalo
vihreä: Vadelma Pi:n toimintatilan ilmaisin
TF-korttipaikka (alapuolella)
aseta Micro SD-kortti, jossa on valmiiksi poltettu järjestelmä, Compute Module 4 Lite -moduulin käynnistämistä varten.
