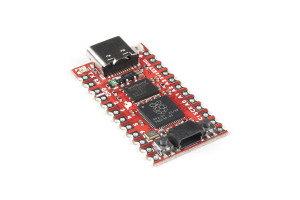

SparkFun Pro Micro - RP2040

SparkFun Pro Micro RP2040 on edullinen ja suorituskykyinen kehityskortti, jossa on joustavat digitaaliset liitännät ja Raspberry Pi Foundationin RP2040-mikrokontrolleri. Hyvän 'ol Pro Micro -jalanjäljen lisäksi piirilevy sisältää myös WS2812B-osoitettavan LED:n, käynnistyspainikkeen, nollauspainikkeen, Qwiic-liittimen, USB-C:n, palautuvan PTC-sulakkeen ja valetut tyynyt.

RP2040 käyttää kahta ARM Cortex-M0+ -prosessoria (jopa 133 MHz) ja siinä on seuraavat ominaisuudet:

• 264 kB sulautettua SRAM-muistia kuudessa pankissa.
• Kuusi SPI Flashille omistettua IO:ta (tukee XIP:tä).
• 30 monitoimi-GPIO:ta
  • Erillinen laitteisto yleisesti käytetyille oheislaitteille.
  • Ohjelmoitava IO laajennettua oheislaitetukea varten.
  • Nelikanavainen ADC sisäisellä lämpötila-anturilla, 0,5 MSa/s, 12-bittinen muunnos.
• USB 1.1 isäntä/laite

RP2040:tä tuetaan sekä C/C++- että MicroPython-ristikytkentäympäristöillä, mukaan lukien helppo pääsy ajonaikaiseen virheenkorjaukseen. Siinä on UF2-käynnistys- ja liukulukurutiinit sisäänrakennettuna piiriin. Sisäänrakennettu USB voi toimia sekä laitteena että isäntänä. Siinä on kaksi symmetristä ydintä ja suuri sisäinen kaistanleveys, mikä tekee siitä hyödyllisen signaalinkäsittelyssä ja videoinnissa. Piirissä on suuri määrä sisäistä RAM-muistia, mutta kortti sisältää lisäksi 16 Mt:n ulkoisen QSPI-flash-piirin ohjelmakoodin tallentamista varten.

Ominaisuudet

RP2040:n yleiset ominaisuudet

• Kaksi Cortex M0+ -prosessoria, jopa 133 MHz:n taajuusalueella
• 264 kB sulautettua SRAM-muistia 6 pankissa.
• 6 erillistä IO:ta QSPI-flashia varten, tukevat execute in place (XIP) -toimintoa.
• 30 ohjelmoitavaa IO:ta laajennettua oheislaitetukea varten
• SWD-liitäntä
• Ajastin, jossa 4 hälytystä
• Reaaliaikainen laskuri (RTC)
• USB 1.1 isäntä/laite -toiminnallisuus
• Tuetut ohjelmointikielet
• MicroPythonC/C++

SparkFun Pro Micro - RP2040 Ominaisuudet

• Raspberry Pi Foundationin RP2040-mikrokontrolleri.
• AP2112 3.3V jännitteensäädin
• Tuetut ohjelmointikielet
  • MicroPython
  • C/C++
• Sisäinen USB-C-liitin ohjelmointia varten
  • USB 1.1 isäntä/laite -toiminnallisuus
• Sisäänrakennettu palautuva PTC-sulake
• PTH-tyynyjä ja valetut reunat
• 20x monikäyttöiset GPIO-nastat ^[1]
  • 4x 12-bittistä ADC-kanavaa sisäisellä lämpötila-anturilla, 0,5 MSa/s, 12-bittinen
  • 10x PWM-kanavat
  • Sarja-oheislaitteet
    • 2x UART
    • 1x ^I2C(Qwiic käytössä)
    • 1x SPI
• Painikkeet
  • Käynnistys
  • Reset
• LEDit
  • Virta
  • WS2812-osoitteellinen LED
• 16MB ulkoinen Flash-muisti
• Mitat: 1.3in x 0.7in

Huomautus: GPIO-nastat on muxattu, joten voit konfiguroida nastat uudelleen valitsemaasi digitaalista liitäntää varten! Katso RP2040-tietolehdestä lisätietoja nastoista, jotka on jaettu levyllä.
