PWM TEHO-OHJAIN 9-28VDC 20A Näytä suurempana

PWM TEHO-OHJAIN 9-28VDC 20A

KEMO M195

3 kappaletta

Varastossa

Valmistajan kotisivu

73,99 €

Kemo M195 - PWM teho-ohjain DC-moottoreiden ja teholedien ohjaukseen. Virranantokyky maks. 20A.

Ominaisuudet

  • PWM tehon säätö tapahtuu potentiometrillä tai 0-5V ohjausjännitteellä
  • Helppoa nopeudensäätöä akkukäyttöisille moottoreille tai himmennystä 12V ledinauhoille
  • Liitännät 6,3mm lattaliittimin

Tutustu asennusohjeisiin huolellisesti. Varmista riittävä jäähdytys.

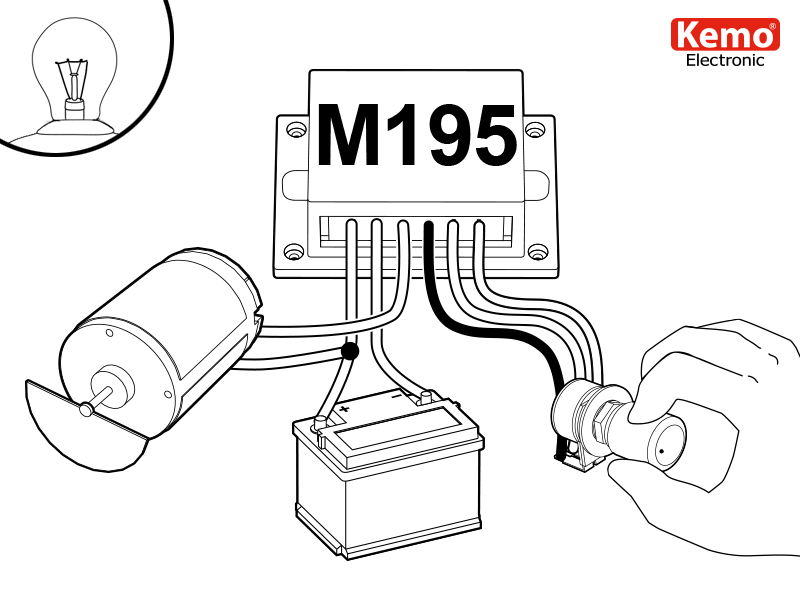

Animaatio

Tekniset tiedot

Käyttöjännite

9 - 28 V/DC

Maks. virranantokyky

20 A (jos moduuli on liitetty jäähdytyselementtiin)

PWM Duty Cycle -alue

0 - 100%

Ohjaustapa

PWM pulssinleveysmodulaatio taajuusalueella 300 - 600 Hz

Potentiometri

4,7 kOhm lineaari (mukana)

Sopivat kuormat

DC-moottorit, hehkulamput, halogeenilamput, lämmitysvastukset, LEDit suojavastuksilla.
Jokaiselle kuormatyypille sama 20A maksimi.

Mitat

n. 87 x 60 x 33 mm (alustan mitta mukana)

Asennusohje

Käytä aina sulaketta Kemo M195 ja akun välissä, älä kytke suoraan akun napoihin. Suositeltava sulake 20A.

Mikäli tuote kuumenee käytössä, pitää sille järjestää riittävä jäähdytys. Lämpö johdetaan pois laitteen takaosan alumiinipinnan kautta. Asenna se jäähdytyselementtiä tai muuta metallipintaa vasten. Käytä piitahnaa lämmönsiirron maksimoimiseksi. Ole varovainen kiinnityksessä, ettei laite ei pääse vääntymään millään muotoa. Käytä neljää M3 metalliruuvia. Älä poraa isompia kiinnitysreikiä tai tee muita modifikaatioita. Huolehdi että jäähdytys on riittävä.

Video

EAN4024028031958
Klikkaa tarkemmat tiedot
ValmistajaKemo Electronic
Valmistajan malliM195
Mitat87 x 60 x 33 mm

Datasheet KEMO M195

Lataa (260.82k)
