Ale! Rigol MSO5104 OSKILLOSKOOPPI 100MHZ 4CH Näytä suurempana

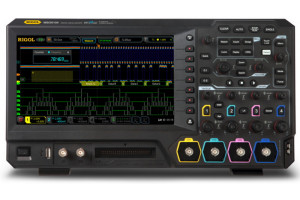

Rigol MSO5104 OSKILLOSKOOPPI 100MHZ 4CH

RGMSO5104

Loppu varastosta

Tulossa: 1.00 kpl 31.12.2024

Valmistajan kotisivu

1 172,36 €

-206,89 €

1 379,25 €

Rigol MSO5104 - nelikanavainen sekasignaalioskilloskooppi 100MHz kaistanleveydellä, maks 8GSa/s näytteistyksellä.

Rigol Q4/24-kampanja. Tämän oskilloskoopin ostajille PLA2216-logiikkaprobe kaupan päälle ja MSO5000-BND-optiopaketti 90% alennuksella. Lisää tuotteet erikseen ostoskoriin. Tarjoukset voimassa 31.12.2024 asti.

Ominaisuudet

  • Analoginen kaistanleveys: 100 MHz; kaistanleveyden päivitysvaihtoehto tuettu jopa 350 MHz
  • 4 analogista kanavaa (päivitettävissä), vakiona 16 digitaalista kanavaa (LA-probe vaaditaan)
  • Jopa 8 GSa/s reaaliaikainen näytteenottotaajuus
  • 100 Mpts (200 Mpts muistin syvyysvaihtoehto)
  • Korkea aaltomuotojen tallennusnopeus (yli 500 000 wfm/s)
  • 41 aaltomuoto-parametrin automaattimittaus; täydellinen muistin laitteistomittausfunktio
  • Monenlaisia sarjaprotokollan laukaisuja ja purkuja
  • Jopa 450 000 kehystä laitteiston reaaliaikaista ja keskeytyksetöntä aaltomuotojen tallennusta ja toistoa
  • Itsenäinen haku, navigointinäppäimet ja tapahtumatietokanta
  • Integroitu edistyksellinen tehoanalyysiohjelmisto (vaihtoehto)
  • Bode-kaavio silmukkatestauksen analysointiin
  • Yhdistelee 7 itsenäistä instrumenttia yhteen, mukaan lukien digitaalinen oskilloskooppi, logiikan analysoija, spektrianalysaattori, satunnainen aaltomuotogeneraattori, digitaalinen voltimittari, taajuuslaskuri ja kokonaislaskuri sekä protokollan analysoija
  • 9 tuuman kapasitiivinen monikosketusnäyttö, 256-tason intensiivisyysasteikko, värikestävyyden kanssa
  • Useita liitäntöjä saatavilla: USB HOST ja DEVICE, LAN (LXI), HDMI, TRIG OUT ja USB-GPIB
  • Web Control etäkomento
  • Uniikki verkkoversion päivitys
  • Uudenlainen ja hienostunut teollinen muotoilu, helppo käyttää

Huom! Käyttää PLA2216:ta 16-bittiseen digitaaliseen syöttöön. Katso alla.

Kattavat optiot toiminnallisuuksissa ja suorituskyvyssä. Tarkemman listan löydät valmistajan sivuilta.

Rigol MSO5000 Sarjan Oskilloskooppien Vertailutaulukko

malli

Kaistanleveys

Analogiset kanavat

Reaaliaikainen näytteenottotaajuus

Max. muistin syvyys

Aaltomuotojen tallennusnopeus

Digitaaliset kanavat

Integroitu signaalilähde

MSO5072

70 MHz

2

8 GSa/s

200 Mpts (opt.)

500 000 wfms/s

16

25 MHz, 2 CH (opt.)

MSO5074

70 MHz

4

8 GSa/s

200 Mpts (opt.)

500 000 wfms/s

16

25 MHz, 2 CH (opt.)

MSO5102

100 MHz

2

8 GSa/s

200 Mpts (opt.)

500 000 wfms/s

16

25 MHz, 2 CH (opt.)

MSO5104

100 MHz

4

8 GSa/s

200 Mpts

500 000 wfms/s

16

25 MHz, 2 CH (opt.)

MSO5204

200 MHz

4

8 GSa/s

200 Mpts (opt.)

500 000 wfms/s

16

25 MHz, 2 CH (opt.)

MSO5354

350 MHz

4

8 GSa/s

200 Mpts (opt.)

500 000 wfms/s

16

25 MHz, 2 CH (opt.)

Toimitus sisältää

  • MSO5104 oskilloskooppi
  • Neljä PVP2350-probea
  • Virtajohto
  • USB-kaapeli
  • Pikakäyttöopas

Käyttöoppaat

Linkit

Video

EEVblog #1146 - Uusi Rigol MSO5000 Oskilloskooppi

Klikkaa tarkemmat tiedot
TuoteperheRigol MSO5000
ValmistajaRigol
Valmistajan malliMSO5104
Käyttöohjeetenglanninkielinen, suomenkielinen pyydettäessä (pdf-muodossa)
Tehdastoimitusaika3 viikkoa
Laajennettu takuu3 vuotta
Kanavat4+16
Kaistanleveys100MHz
Näytemuisti100M
Näytteenottotaajuus8GS/s
Näyteresoluutio8bit
