  4. Owon FDS1102 4 in 1 OSKILLOSKOOPPI 100MHZ 2CH

Oskilloskoopit

Valmistajat

Erikoistarjoukset

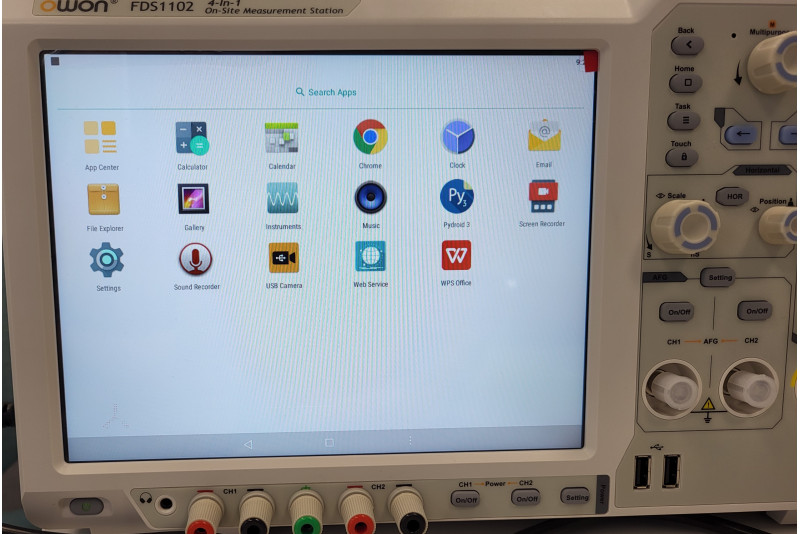

Owon FDS1102 OSKILLOSKOOPPI 100MHZ 2CH Näytä suurempana
Edellinen Seuraava

Owon FDS1102 4 in 1 OSKILLOSKOOPPI 100MHZ 2CH

FDS1102

1 kappale

Varastossa

Huom: Viimeinen tuote varastossa!

Valmistajan kotisivu

1 113,40 €

Owon FDS1102 - kahden kanavan monitoimimittalaite Android käyttöjärjestelmällä, 100MHz, 1GS/s, 8-bit sekä 10.4 tuuman kosketusnäyttö.

Ominaisuudet

  • DSO+AG+laboratorioteholähde+ yleismittari 4-in-1
  • kaksikanavainen teholähde 0-15V 15W, sarjaankytkettynä 0-30V
  • Tukee reunan liipaisua, slope, pulse width, window, under amplitude, interval, timeout, code type, Nth edge, video trigger, serial bus trigger yms.
  • Tukee FRA-kaavatestausta
  • Perustuu Android-käyttöjärjestelmään
    • internet-selain
    • sähköposti
    • kalenteri
  • HDMI-liitäntä (kätevä vaikka opetuskäytössä)
  • kuulokeliitäntä
  • mahdollisuus liittää esimerkiksi kamera, hiiri ja näppäimistö
  • Laaja liitäntävalikoima: USB host x4, USB device, LAN, HDMI
  • 10,4 tuuman kapasitiivinen HD-kosketusnäyttö 1024×768 pikseliä

Speksit

ModelFDS1102
Bandwidth100MHz
Sample Rate1GS/s
Vertical Resolution (A/D)8 bits
Input impedance1 MO ± 2%, in parallel with 15pF ± SpF
Record length10M
Horizontal Scale (s/div))2ns/div - 1000s/div, step by 1 - 2 - 5
Max Input Voltage1MΩ < 300vRMS;
Channel2 (CH1/CH2)
Display10.4 inch (1024x768) touch LCD
Input CouplingDC, AC, GND
Vertical Sensitivity1mV/div - 10V/div (at input)
Automatic MeasurementPeriod, Frequency, +Pulse Width, -Pulse Width, Rise Time, Fall Time, Screen Duty, +Duty Cycle, -Duty Cycle, PK-PK, RMS, Overshoot, Max, Min, Top, Cycle RMS, Base, Amplitude, Preshoot, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area, Delay A—B , Delay A--'B , Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Trigger TypeEdge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, LIN
and CAN (optional)
Line / Field Frequency (video)NTSC, PAL and SCREAM standard
Trigger ModeAuto, Normal, and Single
Waveform Math+, -, *, /, FFT, user defined function, digital filter
Waveform Storage100 waveforms
InterfaceHDMI; USB device *1, USB Host *4 ; Trig Out(P/F); LAN; earphone
ValmistajaOwon
Valmistajan malliFDS1102
Käyttöohjeetvain englanniksi
Kanavat2
Kokoluokka10,4 tuumaa
Resoluutio1024x768
Kaistanleveys100MHz
Näytteenottotaajuus1GS/s
Näyteresoluutio8bit

Owon FDS1000 Series

Lataa (6.42M)
