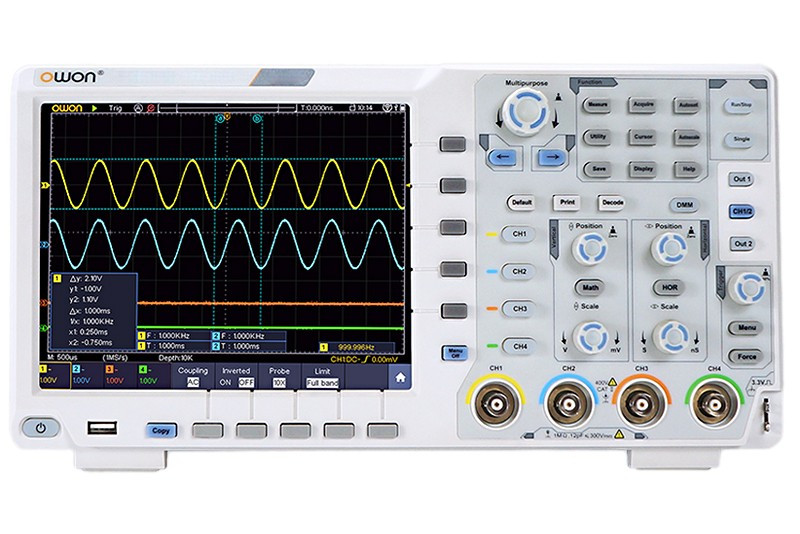

Owon XDS3104E OSKILLOSKOOPPI 100MHZ 4CH +DMM+GEN Näytä suurempana

Owon XDS3104E OSKILLOSKOOPPI 100MHZ 4CH +DMM+GEN

XDS3104E-ADV

Toimitusmyyntinä

Valmistajan kotisivu

907,86 €

Owon XDS3104E advanced - nelikanavainen 100MHz kosketusnäytöllinen pöytäskooppi lisäherkuilla kuten yleismittari, signaaligeneraattori, dekooderit, USB, WiFi ja VGA.

Ominaisuudet

  • iso 8" 800x600 TFT-värinäyttö
  • 100MHz analoginen kaistanleveys
  • 1GS/s näytteenottonopeus, syvyys 8-bittiä
  • 40M näytemuisti molemmille kanaville
  • kevyt ja sulava muoto
  • Pass / Fail toiminto auttaa tuotantosarjojen todentamisessa
  • SCPI ja LabVIEW tuettuna
  • kattavat liitännät kuten Trigger output (BNC), USB, LAN ja VGA

Esittelyvideo

Speksit

ModelXDS3104E
Bandwidth100MHz
Sample Rate1GS/s
Vertical Resolution (A/D))8 bits
Record length40M
Waveform Refresh Rate45,000 wfms/s
Horizontal Scale (s/div))2ns/div - 1000s/div, step by 1 - 2 - 5
Channel4
Display8" color LCD, 800 x 600 pixels display
Sample Rate / Relay Time Accuracy±2.5 ppm
Input CouplingDC, AC, GND
Vertical Sensitivity1mV/div - 10V/div (at input)
Trigger TypeEdge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232,
and CAN (optional)
Bus Decoding(optional)I2C, SPI, RS232, CAN
Trigger ModeAuto, Normal, and Single
Vertical Range±2V(1mV/div～50mV/div)；±20V(100mV/div～1V/div)；±200V(2V/div～10V/div)
Waveform Math+, -, *, /, FFT, Intg, Diff, Sqrt, and user defined function
Communication InterfaceUSB host, USB device, USB port for PictBridge, Trig Out (P/F), LAN, and VGA (optional)
Frequency Counteravailable
Power Supply100V - 240V AC, 50/60Hz, CAT II
Fuse2A, T class, 250V
Battery (optional)3.7V, 13200mA
Dimension (W x H x D)340 x 177 x 90 mm

Moduulioptiot (mukana)
VGAVGA+AV lähtö
MTSKosketusnäyttö, kapasitiivinen
DMMYleismittari
25MSignaaligeneraattori 25MHz
WIFILangaton verkkoliitäntä etäkäyttöä varten
Dekoodaus optiot (mukana)
RS232RS232
SPISPI
I2CI2C
CANCAN



Toimitus

Toimitukseen kuuluu: XDS3104E skooppi optioilla (VGA,TOUCH,CAN,I2C,RS232,SPI,DMM,25M,WIFI), neljät probet, englanninkielinen ohjelmisto ja käyttöohje CD, virtakaapeli, USB kaapeli

Suomenkielinen käyttöohje saatavilla pyydettäessä.

Linkit

Klikkaa tarkemmat tiedot
ValmistajaOwon
Valmistajan malliXDS3104E (VGA,TOUCH,CAN,I2C,RS232,SPI,DMM,25M)
Käyttöohjeetenglanninkielinen, suomenkielinen pyydettäessä (pdf-muodossa)
Mitat340 x 177 x 90 mm
Kanavat4+1
Kokoluokka8 tuumaa
Resoluutio800x600
Kaistanleveys100MHz
Näytemuisti40M
Näytteenottotaajuus1GS/s
Näyteresoluutio8bit
