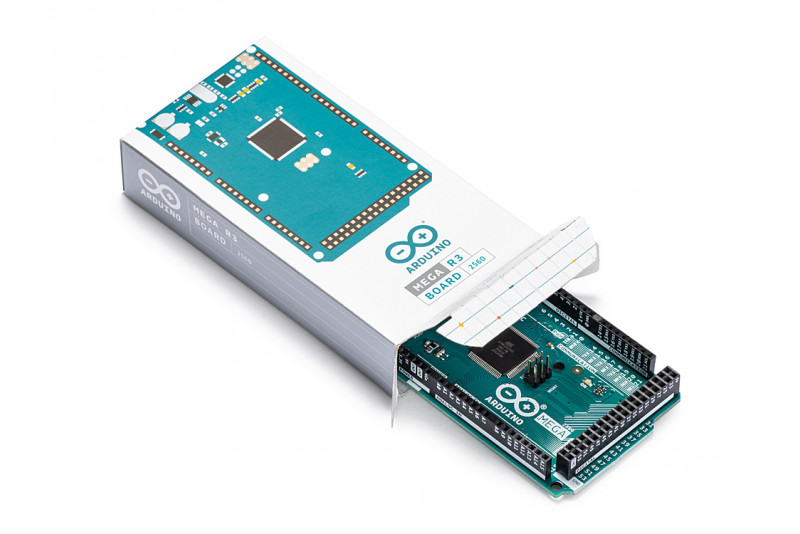

Arduino Mega 2560 R3 (A000067)

Lyhyesti - FT232RL korvattu ATMEGA8U2-piirillä joka mahdollistaa asennuksen ilman erikseen ladattavaa ajuripakettia. Tätä apuprosessoria on myös mahdollista ohjelmoida oman ICSP-liitännän kautta. Mahtavaa!

Arduino-konsepti on lupaavan tuntuinen avoin alusta sulautetuille AVR-mikrokontrollereille. Alkuunpääsy on helppoa. Lataat valmiin kehitysympäristön (Win,Mac,Linux) ja kytket Arduino-kortin kiinni tietokoneeseen USB-liitäntää käyttäen. Paljon esimerkkejä, valmiita koodinpätkiä ja hienoja virityksiä. Kokeilkaa ihmeessä.

Ja ennenkaikkea - valmiit ohjelmointikirjastot kaikkiin kortin ominaisuuksiin ja muihinkin! Kortin päälle voi kasata "lisälaitteita". Valmiita ratkaisuja löytyy esim. Ethernet, Xbee, BlueTooth ...

Arduino Megaan käyvät pienemmälle kortille suunnitellut shieldit yhtälailla!

Alustan teknisistä ominaisuuksista lyhyesti:

• ATMEGA2560 mikrokontrolleri
  • valmiina Arduino-bootloaderi (8KB)
  • ohjelmille FLASH koodimuistia 256KB
  • SRAM työmuistia 8KB
  • EEPROM parametrimuistia 4KB
  • 4 kpl UART
• 54 digitaalista i/o nastaa
  • 40mA per nasta
  • 14 kpl PWM-lähtöjä
• 16 analogista tuloa
• 16MHz kellotaajuus (ulkoinen kide)
• reset-painike
• USB ohjelmointiliitäntä (Atmega8U2)
  • B-tyypin runkoliitin
  • +5V käyttöjännitteet kortille
  • ohjelmien lataus
  • toimii myös sarjaliikenneyhteytenä tietokoneelle
  • uutuutena USB-apupiiri jonka käyttäjän on mahdollista ohjelmoida haluamallaan tavalla esim. HID-kontrolleriksi
• ICSP-ohjelmointiliitäntä
  • piirin perinteistä sarjaohjelmointia varten
  • 6-pinniä ilman sarjavastuksia
• DC-virtaliitin (2,1mm)
  • tulojännite 7-12VDC
  • omalla regulaattoripiirillä +5VDC käyttöjännitteet kortille (mikäli USB ei kytkettynä)
  • omalla regulaattoripiirillä +3,3V 50mA
• kortin mitat 102 x 53 mm (4" x 2,1")
  • 4 kpl Ø 3 mm kiinnitysreikää
